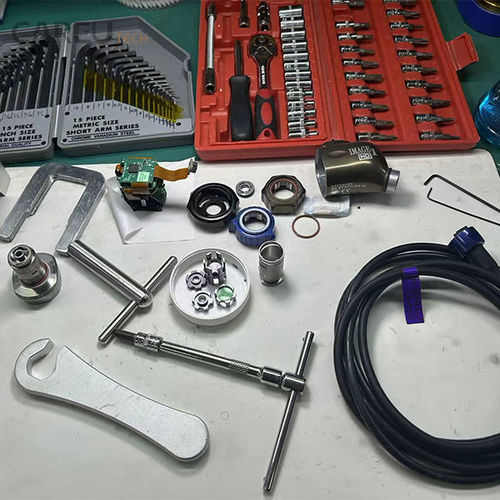

Storz 22220055 H3-Z procédé de démontage de la tête de caméra

Procédure générale de démontage

Les étapes exactes peuvent varier légèrement, mais c'est la procédure standard pour la plupart des têtes de caméra d'endoscope rigides comme le H3-Z.

Étape 1: inspection et préparation extérieures

1. Inspectez physiquement la tête de la caméra pour tout dommage extérieur évident.

2. Prends des photos à chaque pas.C'est votre référence pour le remontage.

3. Placez la tête de la caméra sur votre tapis ESD et attachez votre bracelet.

4. Retirez la tête de l'appareil photo de son câble de connexion (s'il s'agit d'une conception modulaire).

Étape 2: retrait de la coque extérieure ou du boîtier

1. Trouvez et retirez les petites vis à l'extérieur de la tête de l'appareil photo, souvent cachées sous des autocollants de garantie ou des poignées en caoutchouc.Dépouiller ces autocollants annulera la garantie.

2. L'enveloppe est généralement constituée de deux moitiés de coquille.N' utilisez pas d' outils métalliquesIls vont creuser le boîtier en aluminium.

3. Une fois la coquille séparée, vous aurez accès à l'assemblage interne principal.

Étape 3: Déconnexion des composants internes

1. Vous verrez maintenant la carte de circuit imprimé principale (PCB), le bloc de capteurs et le connecteur de guidage lumineux.

2. Avant de retirer quoi que ce soit, notez l'orientation et la position de tous les composants.

3. Déconnectez soigneusement les câbles à ruban, car ces connecteurs ont souvent un petit verrou de verrouillage qui doit être retourné avant de pouvoir être retiré.

4. Notez et débranchez les autres câbles.

Étape 4: Accès au capteur et à l'optique

1. Le capteur est généralement logé dans un bloc métallique séparé fixé au PCB principal ou au boîtier avant.

2. Dévisser le bloc de capteur de son support.

3. L'objectif avant est probablement scellé à l'extrémité distale de la tête de l'appareil photo.

Étape 5: nettoyage (le cas échéant)

• Lentille avant:Si la lentille avant est sale, nettoyez-la doucement d'abord avec un souffle d'air comprimé.Appliquez une petite goutte de nettoyant de lentille sur un chiffon en microfibre et essuyez doucement la lentille en mouvement circulaire du centre vers l'extérieur.Ne jamais appliquer de liquide directement sur la lentille.

• Le capteur: Une extrême prudence!Le capteur est fragile. Utilisez un tampon de nettoyage dédié au capteur conçu pour sa taille. Appliquez une goutte de liquide de nettoyage du capteur sur le tampon et essuyez le capteur en une seule fois. Ne frottez pas.

• Optique interne:Il est généralement déconseillé de démonter l'ensemble interne du prisme.
